Magnetostriktive Wellenleitdraht für die Magnetstriktive Höhenmessung

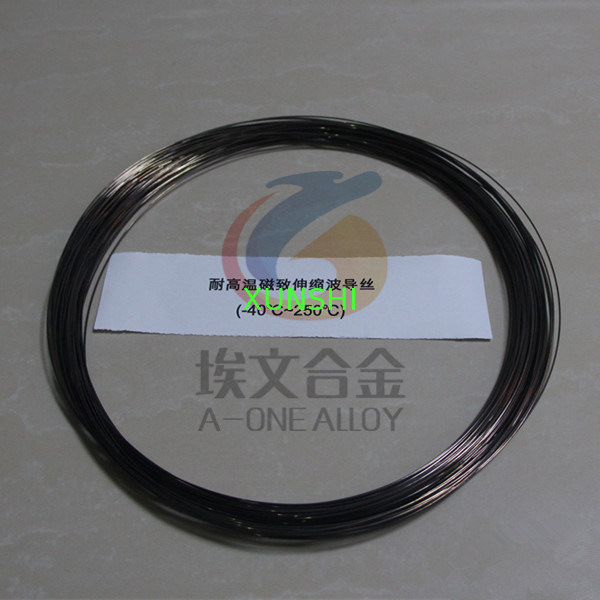

Magnetostriktiver Wellenleiterdraht für magnetostriktive Füllstandsmessgeräte

• Einführung
  • A-one Alloy verfügt über umfangreiche Erfahrung in der Lieferung magnetostriktiver Wellenleiterdrähte an Kunden auf der ganzen Welt. Unser Draht wird häufig in magnetostriktiven Füllstandmessgeräten/-sensoren verwendet. Wir halten regelmäßig Drähte mit einem Durchmesser von 0,35 mm/0,50 mm/0,75 mm/1,0 mm/1,2 mm auf Lager. Kontaktieren Sie Allen Sun unter allen.sun@sz-alloy.com für aktuelle Lagerinformationen.
  • Magnetostriktion ist eine Eigenschaft ferromagnetischer Materialien wie Eisen, Nickel und Kobalt. Wenn diese Materialien einem Magnetfeld ausgesetzt werden, verändern sie ihre Größe und/oder Form.
  • Ein wichtiges Merkmal eines Drahtes aus magnetostriktivem Material ist der Wiedemann-Effekt. Wenn ein axiales Magnetfeld an einen magnetostriktiven Draht angelegt wird und ein Strom durch den Draht fließt, kommt es an der Stelle des axialen Magnetfelds zu einer Verdrillung. Die Verdrillung wird durch die Wechselwirkung des axialen Magnetfelds, normalerweise eines Permanentmagneten, mit dem Magnetfeld entlang des magnetostriktiven Drahts verursacht, das aufgrund des Stroms im Draht vorhanden ist.
  • Der Strom wird als kurzzeitiger Impuls angelegt, -1 oder 2 µs; Die minimale Stromdichte liegt in der Mitte des Drahtes und das Maximum an der Drahtoberfläche. Dies ist auf den Skin-Effekt zurückzuführen.
  • Auch die magnetische Feldstärke ist an der Drahtoberfläche am größten. Dies hilft bei der Entwicklung der Wellenleiterverdrillung. Da der Strom als Impuls angelegt wird, breitet sich die mechanische Verdrillung als Ultraschallwelle im Draht aus. Der magnetostriktive Draht wird daher Wellenleiter genannt.
• Charakter
  • λ//: 28 ppm；
  • λs:≈30ppm
  • Dichte: 8,0 g/cm3
  • Linearer Ausdehnungskoeffizient: 8,5 ppm/K (bei 20–100 °C)
  • Spezifischer Widerstand: 1,1 μΩ·m
  • Zugfestigkeit: >930 MPa
  • Arbeitstemperatur: -40 ~ 100 °C
  • Elastizitätsmodul: 170~190Gpa
  • Schermodul: 60~65GPa
• Anwendung
  • Magnetostriktiver Füllstandsmesser, Magnetostriktiver Sensor,
• Größen erhältlich bei A-one Alloy
  • Durchmesser 0,20 ~ 1,5 mm. Lagergröße: Durchmesser 0,35 mm/0,50 mm/0,75 mm/1,0 mm/1,2 mm. In Rolle oder Spule.
• Lieferung
  • Lagerware: innerhalb von 3 Tagen nach Zahlungseingang. Für kundenspezifische Durchmesser beträgt die Lieferzeit 30 Tage.
