AllgemeinEinführung
Magnifer 7904(1J85) ist eine weichmagnetische Nickel-Eisen-Legierung mit ca. 80 % Nickel, 4,2 – 5,2 % Molybdän, einer Sättigungsinduktion von ca. 0,8 T, die höchste technisch erreichbare Permeabilität und eine sehr niedrige Koerzitivfeldstärke.
Typische Anwendungen von Magnifer 7904 sind:
***Ringbandkerne – integrierte Stromwandler für Fehlerstromschutzschalter, Instrument
Transformatoren, induktive Komponenten
***Bleche – Transformatorbleche, Transformatorkerne für Modems mit besonderen Transformatoreigenschaften,
Gestanzte Ringe für elektronische Fehlerstromschutzschalter
***Abschirmungen – zum Schutz vor magnetischen Störungen, in Form von Abschirmfolien, Abschirmdosen und räumlich
Abschirmungsanordnungen
***Schrittmotoren – Stanzteile für analoge Uhrwerke
***Relaisteile – Komponenten für elektromagnetische Relais
***Andere feste Bestandteile – mit geringer Koerzitivkraft
Allgemeine magnetische Eigenschaften
Die magnetischen Eigenschaften von Magnifer 7904 können durch entsprechende Wärmebehandlungen variiert werden. Bei Ringbandkernen kann bei einer Frequenz von 50 Hz und einer Banddicke von 0,065 mm die Anfangspermeabilität µ4 160.000 bis 380.000 und die maximale Permeabilität 320.000 bis 480.000 erreichen. Die statische Koerzitivkraft beträgt dann typischerweise Hc ≤ 1 A/m. Die Hystereseschleife kann auf gebogen, rechteckig oder flach eingestellt werden.
Herstellung
Bildung
Es können die üblichen Verfahren genutzt werden. Fertigungsdaten können der Tabelle der mechanischen Eigenschaften entnommen werden. Im Zustand „zum Tiefziehen geglüht“ beträgt die Mindest-Erichsen-Tiefe 8 für Bleche mit 1 mm Dicke. Der magnetische Zustand nach dem Schlussglühen ist ausschließlich der Endzustand für die Fertigung bestimmter Teile. Als Ausgangszustand für weitere Bearbeitungsvorgänge ist es nicht geeignet, da die magnetischen Eigenschaften drastisch sinken würden. Der kaltgewalzte Zustand eignet sich am besten zum Stanzen.
Bearbeitung
Der kaltverformte Zustand eignet sich am besten für Bearbeitungsvorgänge. Das Material weist ähnliche Eigenschaften wie rostfreie Stähle auf. Geringe Schnittgeschwindigkeiten, kühlende Schneidöle und Schneidwerkzeuge aus Hartmetall oder Schnellarbeitsstahl sind erforderlich. Letzteres muss scharf gehalten werden.
Nach Abschluss der Bearbeitung müssen vor dem Glühen der Teile restliche Öl-, Fett- oder Schmutzfilme möglichst vollständig entfernt werden. Öle mit Schwefelzusatz sind völlig ungeeignet.
Schweißen
Das beste Verfahren ist in der Regel das Punktschweißen, grundsätzlich sind aber auch andere Schweißverfahren geeignet. Gerne beraten wir Sie über den optimalen Ablauf in Sonderfällen.
Korrosionsbeständigkeit
Die Korrosionsbeständigkeit in feuchter Atmosphäre ist gut, in aggressiven Medien ist dies jedoch nicht der Fall.
Formulare werden mitgeliefert

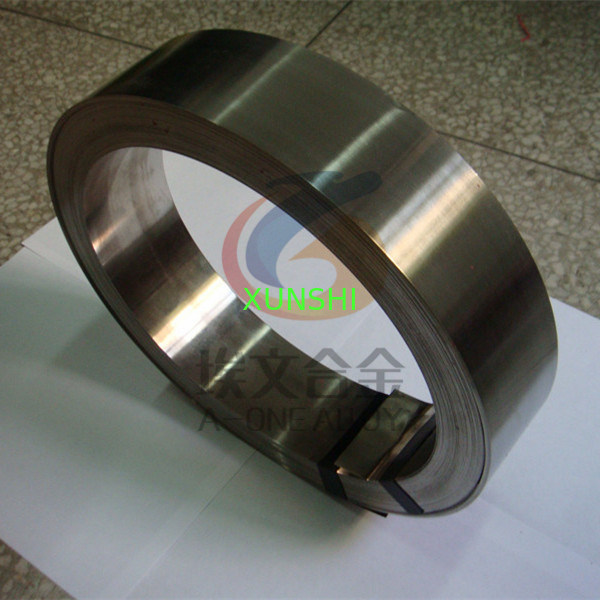

Streifen, Bänder, Bleche, Stangen und Drähte.
