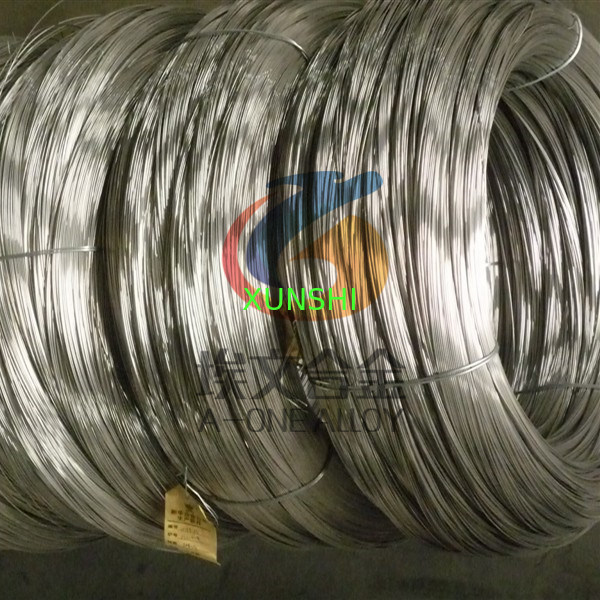

1J79 weiche magnetische Permalloy aus Nickel-Eisenlegierung

1J79 Alloy 4 weichmagnetische Nickel-Eisen-Legierung Permalloy

AllgemeinEinführung

Permalloy ist eine magnetische Nickel-Eisen-Legierung mit etwa 20 % Eisen- und 80 % Nickelgehalt. Es zeichnet sich durch seine sehr hohe magnetische Permeabilität aus, die es als Magnetkernmaterial in elektrischen und elektronischen Geräten sowie als magnetische Abschirmung zur Blockierung magnetischer Felder nützlich macht. Kommerzielle Permalloy-Legierungen haben typischerweise eine relative Permeabilität von etwa 100.000, verglichen mit mehreren Tausend bei gewöhnlichem Stahl.

Neben der hohen Permeabilität sind seine weiteren magnetischen Eigenschaften eine niedrige Koerzitivfeldstärke, eine Magnetostriktion nahe Null und ein erheblicher anisotroper Magnetowiderstand. Die geringe Magnetostriktion ist für industrielle Anwendungen von entscheidender Bedeutung und ermöglicht den Einsatz in dünnen Filmen, wo variable Spannungen andernfalls zu verheerend großen Schwankungen der magnetischen Eigenschaften führen würden. Der elektrische Widerstand von Permalloy kann je nach Stärke und Richtung des angelegten Magnetfelds um bis zu 5 % variieren. Permalloys haben typischerweise eine kubisch-flächenzentrierte Kristallstruktur mit einer Gitterkonstante von etwa 0,355 nm in der Nähe einer Nickelkonzentration von 80 %. Ein Nachteil von Permalloy besteht darin, dass es nicht sehr duktil oder bearbeitbar ist. Daher werden Anwendungen, die komplizierte Formen erfordern, wie z. B. magnetische Abschirmungen, aus anderen Legierungen mit hoher Permeabilität wie Mu-Metall hergestellt. Permalloy wird in Transformatorblechen und Magnetaufzeichnungsköpfen verwendet.

Typische Anwendungen von 1J79:

Transformatoren, Stromwandler, magnetische Verstärker, Drosselkerne und magnetische Abschirmung

Standardzusammensetzung von Permalloy 1J79
