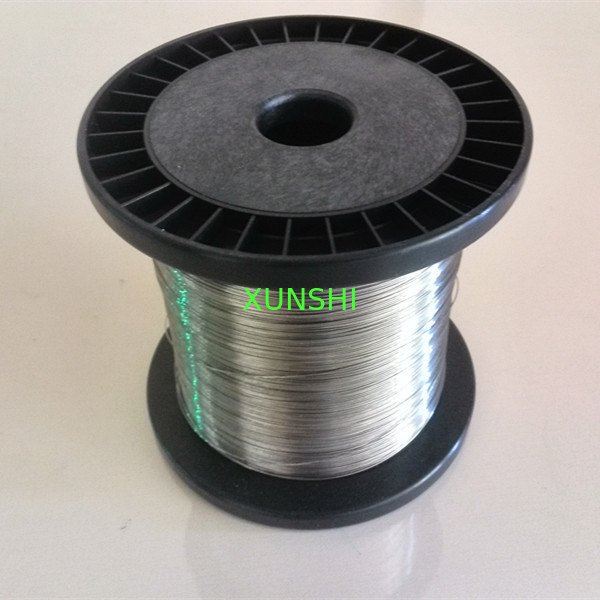

Legierungsdraht für magnetostriktive Sensoren, auf Lager, Außendurchmesser 0,75 mm, hergestellt in den USA
Legierungsdraht für magnetostriktive Sensoren
Wellenleiterdraht
Wellenleiterdraht für den Wandler
Wellenleiterdraht für den Sensor
Eigenschaft des magnetostriktiven Drahtes:
Magnetostriktiver Wellenleiterdraht für Füllstandssensoren und Wegsensoren
Magnetostriktion ist eine Eigenschaft ferromagnetischer Materialien wie Eisen, Nickel und Kobalt
Wenn diese Materialien einem Magnetfeld ausgesetzt werden, verändern sie ihre Größe und/oder Form
Ein wichtiges Merkmal eines Drahtes aus magnetostriktivem Material ist der Wiedemann-Effekt
Wenn ein axiales Magnetfeld an einen magnetostriktiven Draht angelegt wird und ein Strom durch den Draht fließt, kommt es an der Stelle des axialen Magnetfelds zu einer Verdrillung
Die Verdrillung wird durch die Wechselwirkung des axialen Magnetfelds, normalerweise eines Permanentmagneten, mit dem Magnetfeld entlang des magnetostriktiven Drahts verursacht, das aufgrund des Stroms im Draht vorhanden ist
Der Strom wird als kurzzeitiger Impuls angelegt, -1 oder 2 µs; Die minimale Stromdichte liegt in der Mitte des Drahtes und das Maximum an der Drahtoberfläche
Dies ist auf den Skin-Effekt zurückzuführen
Auch die magnetische Feldstärke ist an der Drahtoberfläche am größten
Dies hilft bei der Entwicklung der Wellenleiterverdrillung
Da der Strom als Impuls angelegt wird, breitet sich die mechanische Verdrillung als Ultraschallwelle im Draht aus
Der magnetostriktive Draht wird daher Wellenleiter genannt
Die Welle breitet sich im Wellenleitermaterial mit Schallgeschwindigkeit von -3000 m/s aus
Magnetostriktionskoeffizient: 28PPM
Dichte: 8,1g/cm³
Zugfestigkeit: über 930 MPa
Arbeitstemperatur: -40 - 85℃
Anwendung vonMagnetostriktiver Draht:
Magnetostriktives Füllstandsmessgerät
Magnetostriktiver Füllstandsensor
Magnetostriktiver Positionssensor
Magnetostriktiver Wegsensor
Magnetostriktiver linearer Wegaufnehmer
Magnetostriktiver Wandler
Bei anderen Sensoren war ein magnetostriktiver Draht erforderlich
Größe des Drahtes auf Lager: 0,15 mm, 0,35 mm, 0,50 mm, 0,75 mm, 1,00 mm
Magnetostriktiver Füllstandsmesser/Niveausensor/Positionssensor/Wegsensor/linearer Wegaufnehmer/Wandler
HAXY-Legierungsdraht: 0,75 mm 0,5 mm
