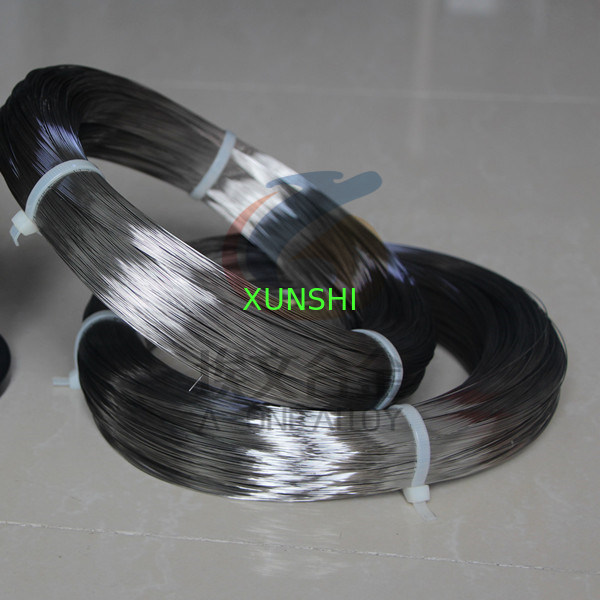

Magnetostriktives Wellenleitungsdraht für Höhenmessgerät und Verschiebungssensor

Magnetostriktiver Wellenleiterdraht für Füllstandsmessgeräte und Wegsensoren

• Magnetostriktion ist eine Eigenschaft ferromagnetischer Materialien wie Eisen, Nickel und Kobalt.Wenn diese Materialien einem Magnetfeld ausgesetzt werden, verändern sie ihre Größe und/oder Form

• Ein wichtiges Merkmal eines Drahtes aus magnetostriktivem Material ist der Wiedemann-Effekt
• Wenn ein axiales Magnetfeld an einen magnetostriktiven Draht angelegt wird und ein Strom durch den Draht fließt, kommt es an der Stelle des axialen Magnetfelds zu einer Verdrillung
• Die Verdrillung wird durch die Wechselwirkung des axialen Magnetfelds, normalerweise eines Permanentmagneten, mit dem Magnetfeld entlang des magnetostriktiven Drahts verursacht, das aufgrund des Stroms im Draht vorhanden ist
• Der Strom wird als kurzzeitiger Impuls von -1 oder 2 µs angelegt. Die minimale Stromdichte liegt in der Mitte des Drahtes und das Maximum an der Drahtoberfläche
• Dies ist auf den Skin-Effekt zurückzuführen

• Auch die magnetische Feldstärke ist an der Drahtoberfläche am größten
• Dies hilft bei der Entwicklung der Wellenleiterverdrillung
• Da der Strom als Impuls angelegt wird, breitet sich die mechanische Verdrillung als Ultraschallwelle im Draht aus
• Der magnetostriktive Draht wird daher Wellenleiter genannt
• Die Welle breitet sich im Wellenleitermaterial mit Schallgeschwindigkeit aus – 3000 m/s

Anwendung:

• Magnetostriktives Füllstandsmessgerät
• Magnetostriktiver Füllstandsensor
• Magnetostriktiver Positionssensor
• Magnetostriktiver Wegsensor
• Magnetostriktiver linearer Wegaufnehmer
• Magnetostriktiver Wandler
• Bei anderen Sensoren war ein magnetostriktiver Draht erforderlich

Größenbereich:
0,15–1,0 mm

Lagergröße:

• Φ0,50 mm
• Φ0,75 mm
• Φ0,8 mm
