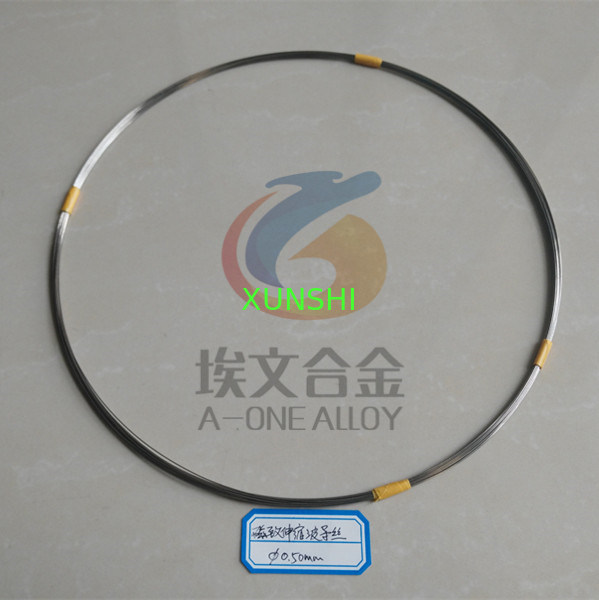

Magnetostriktiver Wellenleiterdraht für Füllstandssensoren und Wegsensoren.
Magnetostriktion ist eine Eigenschaft ferromagnetischer Materialien wie Eisen, Nickel und Kobalt.
Wenn diese Materialien in ein Magnetfeld gebracht werden, verändern sie ihre Größe und/oder Form.
Ein wichtiges Merkmal eines Drahtes aus magnetostriktivem Material ist der Wiedemann-Effekt. Wenn ein axiales Magnetfeld an einen magnetostriktiven Draht angelegt wird und ein Strom durch den Draht fließt, kommt es an der Stelle des axialen Magnetfelds zu einer Verdrillung. Die Verdrillung wird durch die Wechselwirkung des axialen Magnetfelds, normalerweise eines Permanentmagneten, mit dem Magnetfeld entlang des magnetostriktiven Drahts verursacht, das aufgrund des Stroms im Draht vorhanden ist. Der Strom wird als kurzzeitiger Impuls angelegt, -1 oder 2 µs; Die minimale Stromdichte liegt in der Mitte des Drahtes und das Maximum an der Drahtoberfläche. Dies ist auf den Skin-Effekt zurückzuführen.
Auch die magnetische Feldstärke ist an der Drahtoberfläche am größten. Dies hilft bei der Entwicklung der Wellenleiterverdrillung. Da der Strom als Impuls angelegt wird, breitet sich die mechanische Verdrillung als Ultraschallwelle im Draht aus. Der magnetostriktive Draht wird daher Wellenleiter genannt. Die Welle breitet sich im Wellenleitermaterial mit Schallgeschwindigkeit aus, etwa 3000 m/s.
-
Magnetostriktionskoeffizient: 28 Seiten pro Minute
-
Dichte: 8,1 g/cm3
-
Zugfestigkeit: Über 930 MPa
-
Arbeitstemperatur: -40~85℃
-
Anwendung:
Magnetostriktives Füllstandsmessgerät
Magnetostriktiver Füllstandsensor
Magnetostriktiver Positionssensor
Magnetostriktiver Wegsensor
Magnetostriktiver linearer Wegaufnehmer
Magnetostriktiver Wandler
Bei anderen Sensoren war ein magnetostriktiver Draht erforderlich
-
SDrahtgröße auf Lager:0,2 mm, 0,35 mm, 0,50 mm, 0,75 mm, 1,00 mm, 1,2 mm
